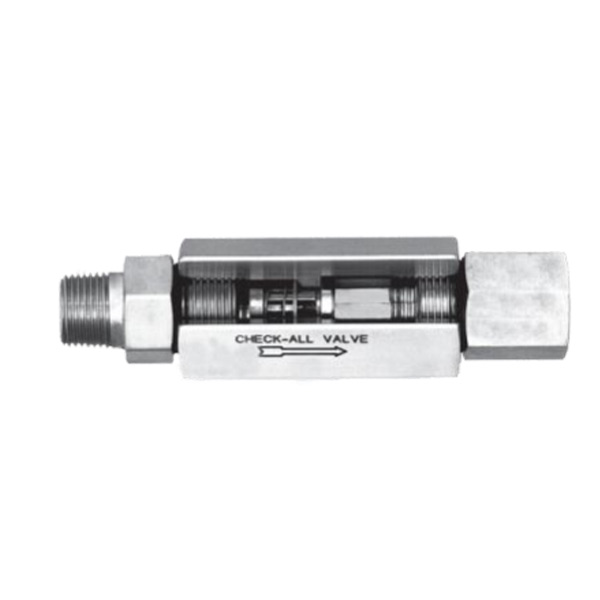

微型（M1 - M8） 止回阀是一种设计用于最小压降的止回阀 。 三件式结构允许多种接口方式的组合， 这使得阀门适应几乎每一个接口应用要求 。微型止回阀可螺纹连接1/8 、 1/4和3/8英寸的管螺纹， 无论外螺纹还是内螺纹 。也可以在一侧有1/8 、 1/4或3/8英寸的接管， 另一端则是管螺纹端 。 外螺纹和内螺纹也可以组合 。微型止回阀也可以用作低压安全阀或真空断路器， 通过所需的弹簧设置。

注 ：本系列中的许多阀门都可以提供B16.34认证 。 有关更多信息， 请咨询工厂。

M1-两端外螺纹 。                                M5-进口外螺纹-出口管接口。

M2-两端内螺纹 。                               M6-进口内螺纹-出口管接 口。

M3-入口外螺纹-出口内螺纹 。            M7-入口管接口-出口外螺纹。

M4-入口内螺纹-出口外螺纹               M8-入口管接口-出口内螺纹。

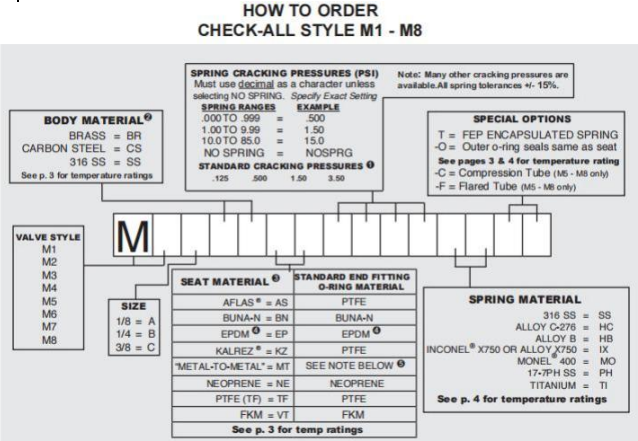

))时--F。，：（意:订购M5至M8型时 ，请务必指定是压缩管(-C)或是37°扩口管(-F)。

o0.5 PSI是除不锈钢外的弹簧材料的唯一标准开启压力 。0.125 PSI不推荐垂直向下安装。

Θ黄铜阀门有镀碳钢管件(如适用) 。如果需要其他配件材料，请咨询工厂。

目除“金属对金属 ”以外的其他物料的最高额定压力为1500 PSI 。“金属对金属”和聚四氟乙烯密封 没有弹性 。有关允许泄漏率，请参阅第54页。

④EP阀座不建议与碳钢阀门一起使用。

Θ管件O形环与标准密封材料相同 。对于“金属对金属” 密封阀门，材质黄铜和碳钢阀门端部连接件是用的Buna-N密封 O型圈，不锈钢阀门是FKM密封。
