管路连接(TV, TF)
TV管道止回阀

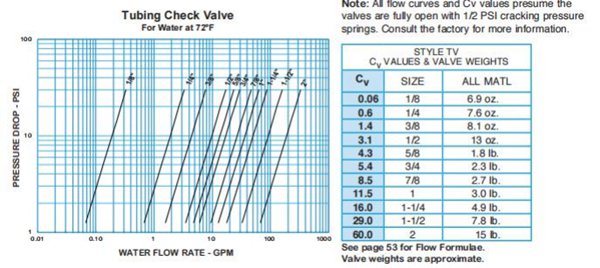

管道式（TV） 止回阀由压缩管接头（无扩口）构成，设计为最小压降 。这些阀门都配有套圈和螺母 。TV阀门还可以通过使用所需的弹簧设置来用作低压安全阀或真空断路器。
注意 ：有关仪器仪表应用程序或更多信息，请咨询工厂。

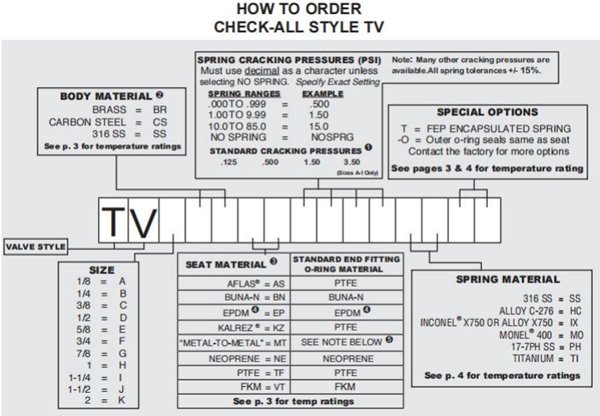

管O. D尺寸 | 尺寸代码 | A | ➊ B | C | D | 孔径 |
1/8 | A | 2.16 | 7/8 | 0.42 | 3.99 | 0.348 |
1/4 | B | 2.16 | 7/8 | 0.57 | 4.58 | 0.348 |
3/8 | C | 2.16 | 7/8 | 0.57 | 4.80 | 0.348 |
1/2 | D | 2.48 | 1-1/8 | 0.63 | 5.44 | 0.464 |
5/8 | E | 2.63 | 1-1/4 | 0.72 | 5.89 | 0.464 |
3/4 | F | 2.93 | 1-1/2 | 0.85 | 6.47 | 0.593 |
7/8 | G | 3.34 | 1-7/8 | 0.85 | 6.98 | 0.890 |
1 | H | 3.34 | 1-7/8 | 0.81 | 7.18 | 0.890 |
1-1/4 | I | 3.48 | 2-1/4 | 0.89 | 7.56 | 1.135 |
1-1/2 | J | 3.81 | 2-1/2 | 0.89 | 7.99 | 1.385 |
2 | K | 5.09 | 3-1/2 | 1.05 | 9.66 | 2.025 |
管路尺寸 | 非冲击压力温度 。额定值@100°F 如果P-T等级超过100° F，请咨询工厂 | |
不锈钢（SS）和碳钢（CS）Θ | 黄铜（BR）Θ | |
1/8 ” | 7700PSIG（CS）（o形环密封阀座1500PSIG） | 3000PSIG（o形环密封阀座1500PSIG） |
1/4” - 1/2” | 6000PSIG（SS）（o形环密封阀座1500PSIG） | 3000PSIG（o形环密封阀座1500PSIG） |
5/8 ” | 5000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） |
3/4 ” | 4500PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） |
7/8” - 1 ” | 4000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） |
1-1/4 ” - 1-1/2” | 3000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） |
2 ” | 2000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） |
Θ的材料等级信息见第58
上面列出的是最常见的材料选择。请与工厂联系其它原料选择。
o.500 PSI是除不锈钢以外弹簧材料的唯一标准开启压力。0.125 PSI 不建议安装垂直向下流动的弹簧。
Θ黄铜阀门有镀碳钢管件(如适用)。如需其他阀体或配件材料，请咨询工厂
目 非“金属对金属”阀座材料的最大额定压力为1500psi。“金属” 和聚四氟乙烯密封阀座没有弹性。有关允许泄漏率，请参阅第54页。
④ EP密封不建议与碳钢阀门配套使用
Θ管件o形环密封阀座是标准密封阀座。对于“金属对金属”阀座阀门，末端部连接件 o型环密封阀座是Buna-N材质用于黄铜和碳钢，用于不锈钢阀门是FKM材质。请向工厂咨询 进一步的信息。
