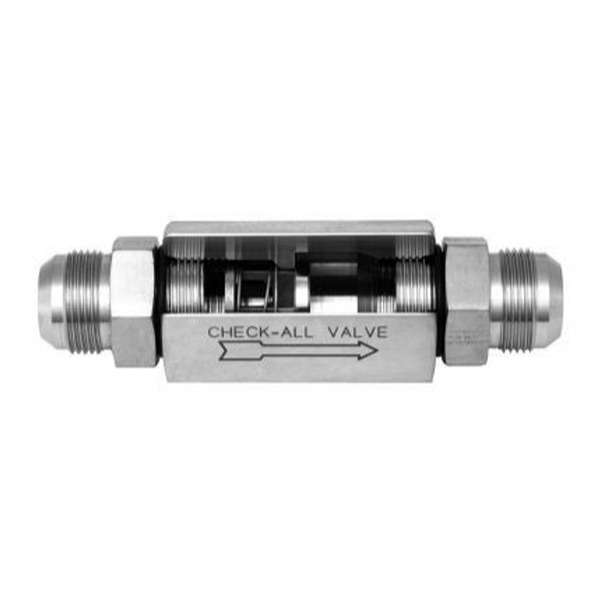

TF管道扩口止回阀

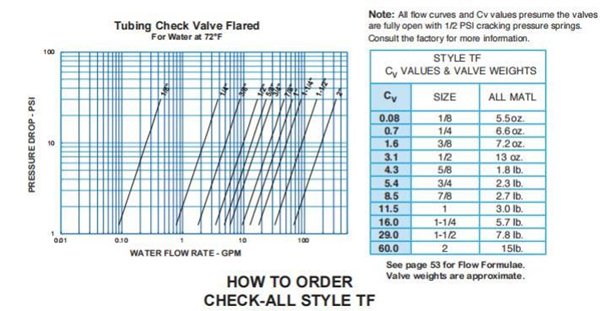

管道坡口（TF） 止回阀是一个三件式止回阀， 具有37 °扩口端接头， 符合SAE J514和ISO 8434-2 。 这些阀门被设计为最大的流量和最小的压降 。TF阀门也可用作低压安全阀或真空断路器，通过使用所需的弹簧设置。

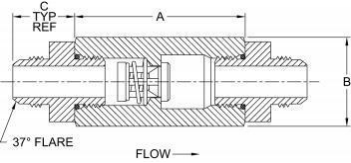

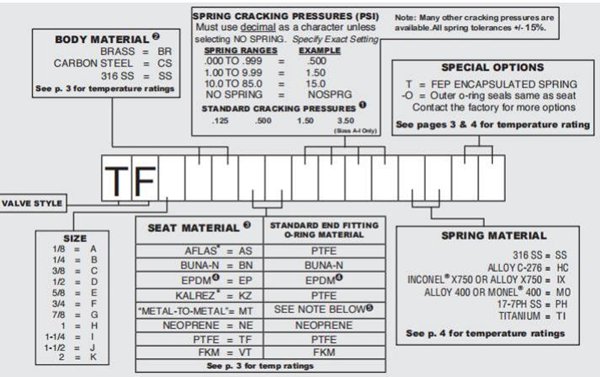

管O.D 。尺寸 | 尺寸代码 | A | ➊ B | C | 孔径 |
1/8 | A | 2.16 | 7/8 | 0.69 | 0.348 |
1/4 | B | 2.16 | 7/8 | 0.89 | 0.348 |
3/8 | C | 2.16 | 7/8 | 0.91 | 0.348 |
1/2 | D | 2.47 | 1-1/8 | 1.04 | 0.464 |
5/8 | E | 2.63 | 1-1/4 | 1.20 | 0.464 |
3/4 | F | 2.92 | 1-1/2 | 1.38 | 0.593 |
7/8 | G | 3.34 | 1-7/8 | 1.40 | 0.890 |
1 | H | 3.34 | 1-7/8 | 1.46 | 0.890 |
1-1/4 | I | 3.48 | 2-1/4 | 1.58 | 1.135 |
1-1/2 | J | 3.81 | 2-1/2 | 1.79 | 1.385 |
2 ➊可能更 | K 大和/或 | 5.09更圆 | 3-1/2 | 2.19 | 2.025 |
管路尺寸 | 非冲击压力-温度等级为100°F | |||
不锈钢（SS） | ➋ | 碳钢（CS） ➋ | 黄铜（BR） ➋ | |
1/8” - 1/2 ” | 7700PSIG（o形环密封阀座1500PSIG） | 6000PSIG(o形环密封阀座1500PSIG） | 3000PSIG（o形环密封阀座1500PSIG） | |
5/8 ” - 3/4 ” | 6000PSIG(o形环密封阀座1500PSIG） | 5000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
7/8 ” | 5400PSIG（o形环密封阀座1500PSIG） | 5000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
1 ” | 5400PSIG（o形环密封阀座1500PSIG） | 4500PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
1-1/4 ” | 3600PSIG（o形环密封阀座1500PSIG） | 4000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
1-1/2 ” | 2400PSIG（o形环密封阀座1500PSIG） | 3000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
2 ” | 1800PSIG（o形环密封阀座1500PSIG） | 2000PSIG（o形环密封阀座1500PSIG） | 1600PSIG(o形环密封阀座1500PSIG） | |
➋的材料等级信息见第58页。
上面列出的是最常见的材料选择。请与工厂联系其它原料选择。
o.500 PSI是除不锈钢以外弹簧材料的唯一标准开启压力 。0.125 PSI 不建议安装垂直向下流动的弹簧。
Θ黄铜阀门有镀碳钢管件(如适用) 。如需其他阀体或配件材料，请咨询工厂
目 非“金属对金属” 阀座材料的最大额定压力为1500psi 。“金属 ” 和聚四氟乙烯密封阀座没有弹性 。有关允许泄漏率，请参阅第54页。
④ EP密封不建议与碳钢阀门配套使用。
Θ管件o形环密封阀座是标准密封阀座 。对于“金属对金属” 阀座阀门，末端部连接件 o型环密封阀座是Buna-N材质用于黄铜和碳钢，用于不锈钢阀门是FKM材质 。请向工厂咨询 进一步的信息
