法兰连接(F1, F6, FP, WV, HV)
HV法兰钻孔止回阀
法兰钻孔（HV） 止回阀是一体化铸造的，具有符合ASME/ANSI B16.5 150镑级法兰端口 。 HV系列阀门用于需要较高流量和较低压降的场合 。 阀门 尺寸为1英寸至10英寸，标准材料为CF8M(铸造316不锈钢)和WCB/WCC (铸钢) 。 HV系列阀门适用于配套的ANSI 150级法兰 。其它材质可根据要求提供 。 HV阀门也可用作低压安全阀或真空断路器通过所需对弹簧进行设置。
注 ：本系列中的许多阀门都可以提供B16.34认证。

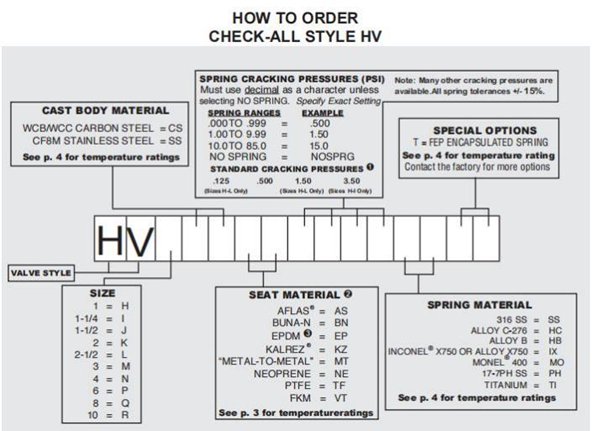

Nom 管道 尺寸 | 尺寸 | A | B | 孔径 |
1 | H | 3.75 | 4-1/4 | 0.890 |
1-1/4 | I | 3.80 | 4-5/8 | 1.135 |
1-1/2 | J | 4.38 | 5 | 1.385 |
2 | K | 5.13 | 6 | 2.025 |
2-1/2 | L | 7.28 | 7 | 2.560 |
3 | M | 8.38 | 7-1/2 | 3.280 |
4 | N | 9.69 | 9 | 3.875 |
6 | P | 13.75 | 11 | 6.380 |
8 | Q | 15.10 | 13-1/2 | 7.670 |
10 | R | 19.25 | 16 | 9.650 |
铸体材质➊ | 可用性 | 非冲击压力-温度额定值 |
CF8M不锈钢（SS） | 标准的 | ASME/ANSI B16.5 150镑级 |
WCB/WCC碳钢（CS） |
HV 系列 Cv值和阀门重量 | ||
Cv | 尺寸 | SS & CS |
14.2 | 1 | 4.3lb. |
25.6 | 1-1/4 | 5.3lb. |
39.2 | 1-1/2 | 7.8lb. |
91.9 | 2 | 11.5lb. |
140 | 2-1/2 | 20.7lb. |
275 | 3 | 25.9lb. |
333 | 4 | 44lb. |
878 | 6 | 88lb. |
1375 | 8 | 142 lb. |
2175 | 10 | 263 lb. |
注 ：所有流量曲线和Cv值均假定为阀门完全打开，有1/2 PSI弹簧开启压力。
上面列出的是最常见的材料选择。请与工厂联系以了解其它原料选择。
➊0.5 PSI是除不锈钢外的弹簧材料的唯一标准开启压力。0.125 PSI不推荐垂直向下安装。 Θ“金属对金属”和聚四氟乙烯PTFE密封没有弹性。允许的泄漏率见第54页。
➌EP密封不建议与碳钢阀一起使用。
