法兰连接(F1, F6, FP, WV, HV)
F1或F6法兰插入止回阀
法兰插入式（F1 、 F6 、 FP） 止回阀是法兰安装系统中的最好的阀门， 它们提供了在管道系统中安装止回阀的最简单和最经济的方法 。在螺栓安装和拧紧时， 阀体可以自身定位 。 安装法兰接头时需要两个垫圈， 而不是通常使用的一个 。其它信息请参阅第55页或咨询工厂以了解其他安装指南 。 法兰插入阀的设计适合于两个配套的ANSI法兰之间 。“A”尺寸➊是指定的“ 弹簧外壳”尺寸，被设计为插入入口管道，从而将法兰对齐在管道中 。 因此， 弹簧壳体与管道或法兰之间必须有间隙 。 F IV150镑级和300镑级阀门（F1） 为150或300级法兰的标准管道所设计， F IV600镑级（F6） 阀门为150 、300或600镑级法兰连接SCH 80管道所设计。
法兰插入阀也可通过设置好指定的弹簧压力需求， 用作低压安全阀或真空断路器。
注 ：本系列中的许多阀门都可以提供B16.34认证 。有关更多信息，请咨询工厂。
阀体材料Θ | 管道尺寸 | 非冲击压力-温度，等级 | ||
ANSI150级 | ANSI300级 | ANSI600级 | ||
316不锈钢（SS） 碳素钢（CS） 合金20（A2） C-276合金（HC） 合金B（HB） 蒙内尔®400 /合金R405(MO） 钛（TI） | 1/2 ” - 4 ” | X | X | X |
5 ” - 20 ” | X | |||
黄铜（BR） | 1/2 ” - 4 ” | X | X | |
5 ” - 20 ” | X | |||
PTFE（TF）➌ | 1/2” - 1-1/2” | 55 PSIG @ 100° F | ||
2 ” - 6 ” | 20 PSIG @ 100° F | |||
PVC（PV）➌ | 1/2 ” - 6 ” | 200 PSIG @ 100° F | ||

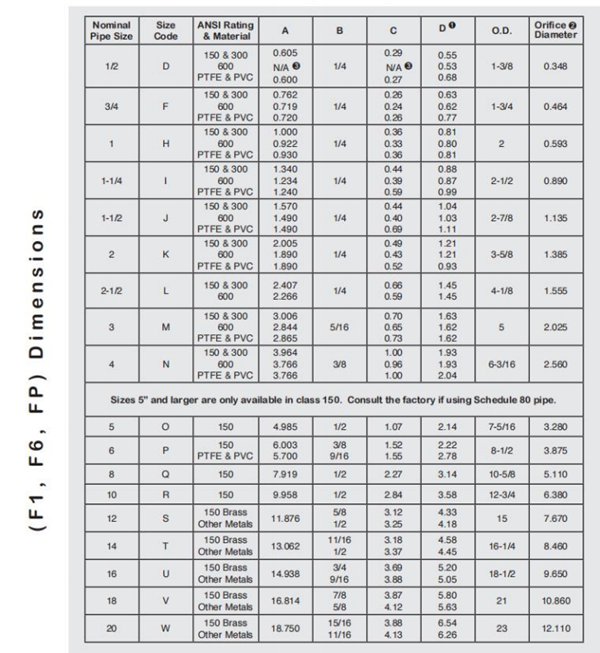

➊检查“A”尺寸与管道内径的间隙。通常“A”尺寸设计用于150和300镑级阀门SCH40管标准（F1) . 600镑级（F6)的阀门用于SCH80管。
Θ材料等级信息见第57-58页。
➌标准弹簧材料为316不锈钢。
➊无弹簧的全开阀门的最大尺寸。
Θ由于成型工艺的原因，塑料阀门中的孔口可能会存在差异
➌型号F6尺寸“ D”没有弹簧外壳。

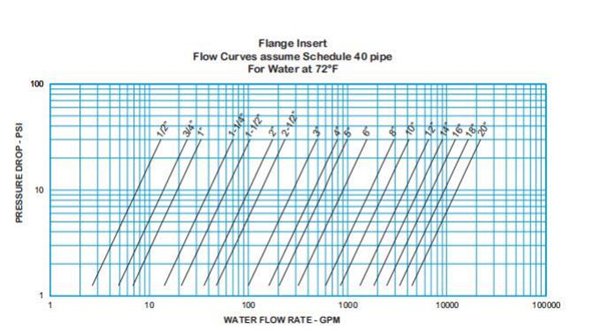

注 ：所有流量曲线和Cv值均假设阀门通过1/2 PSI开启压力弹簧完全打开 。有关更多信息，请咨询工厂。

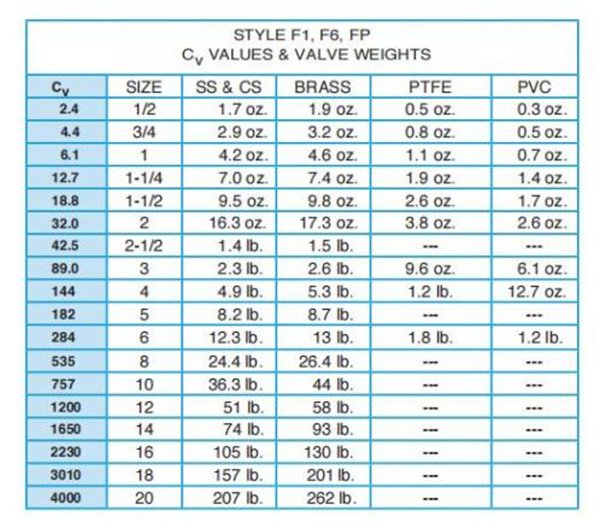

Cv值假定为SCH40管道 。 阀门重量是近似值 。参见第53页的流量公式
HOW TO ORDER
CHECK-ALL STYLE F 1 , F6 , FP
