衬管连接(LP, HT)
LP内衬管道插入止回阀
点击：4发布时间：2026-05-09
法兰衬里插入（LP） 止回阀设计为衬里管系统中的一对法兰配合使用， 提供了在内衬管道系统中安装止回阀的最简单
和最经济的方法 。不需要垫片， 只要打开法兰，把阀门放在中间， 用螺栓把法兰连接在一起 。 LP阀门可采用含氟聚合物（PTFE/FEP/PFA） 和合金C-276， 以满足最苛刻的应用要求 。标准的弹簧材料为合金C-276 。其他材料也可根据要求提供 。 LP的低压阀也可以用作低压减压阀或真空断路器。

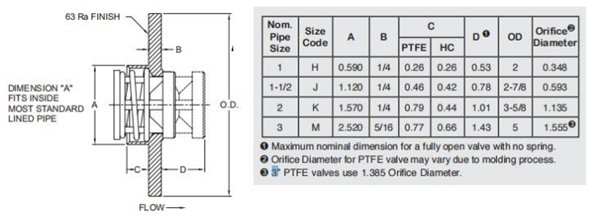

阀体材质 ➍ | 公称管道尺寸 | 非冲击压力温度 。评级 |
C-276合金（HC） | 1 ” - 3 ” | ANSI 150 和 300镑级法兰 |
PTFE（TF） | 1 ” - 2 ” | 55 PSIG @ 100° F |
3 ” | 20 PSIG @ 100° F |
上面列出的是最常见的材料选择。请与工厂联系其它材料选择。

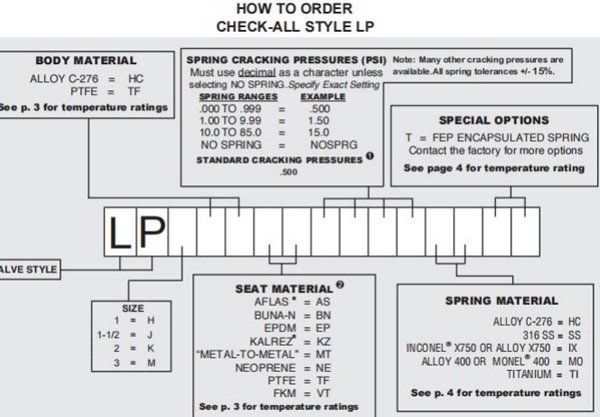

➊.500 PSI是除不锈钢以外弹簧材料的唯一标准开启压力 。0.125 PSI 不建议安装垂直向下流动的弹簧。 Θ “金属 ” 和聚四氟乙烯密封阀座没有弹性 。有关允许泄漏率，请参阅第54页。
➌ 对于聚四氟乙烯阀门，不提供“TF”型o形环密封阀座，“MT” 密封阀座表示塑料对塑料 。(没有o形环)
