衬管连接(LP, HT)
HT内衬法兰钻孔止回阀
法兰钻孔（PTFE） 衬里（HT） 止回阀为ANSI/ASMEB16.5 150镑级法兰端 。该阀有一个坚实的整体聚四氟乙烯（PTFE）
衬里，覆盖面向凸起表面直径的法兰 。所有湿表面均为含氟聚合物（PTFE/FEP/PFA） ，包括FEP封装的不锈钢弹簧。
法兰转孔HT阀体采用铸碳钢制造 。这个衬里是由原始的聚四氟乙烯制成的 。 安装为一块聚四氟乙烯， 内部几何形状为机械加工 。聚四氟乙烯衬里的最小壁厚为3/32英寸，这保证了防止在熔合衬里中可能存在的销孔。
法兰转孔HT阀 ，也可以用作低压安全阀或真空断路器使用。
Nom。 管道 尺寸 | 尺寸编码 | A | B | 孔➊ 直径 |
1 | H | 3.75 | 4-1/4 | 0.890 |
1-1/2 | J | 4.38 | 5 | 1.385 |
2 | K | 5.13 | 6 | 2.025 |
碳钢材质 Θ | 衬套MaterialΘ | 公称管道尺寸 | 非冲击压力温度。额定值@100°F 如果P-T等级超过100° F，请咨询工厂 |
WCB/WCC碳钢（CS） | PTFE（TF） | 1 ” | 55 PSIG |
1-1/2” - 2 ” | 20 PSIG |
Θ材料等级信息见第58页。
水平-垂直法兰钻孔聚四氟乙烯内衬阀
对于72°F的水
注 ：所有流量曲线和Cv值均假设阀门通过1/2 PSI开启压力弹簧完全打开。
有关更多信息，请咨询工厂。
风格ht Cv值和阀门重量 | ||
Cv | 尺寸 | 普特费有衬里的 |
12.6 | 1 | 3.7 lb. |
34.5 | 1-1/2 | 5.8 lb. |
83.0 | 2 | 9.4 lb. |
请参见第53页的流动公式。阀门重量近似。

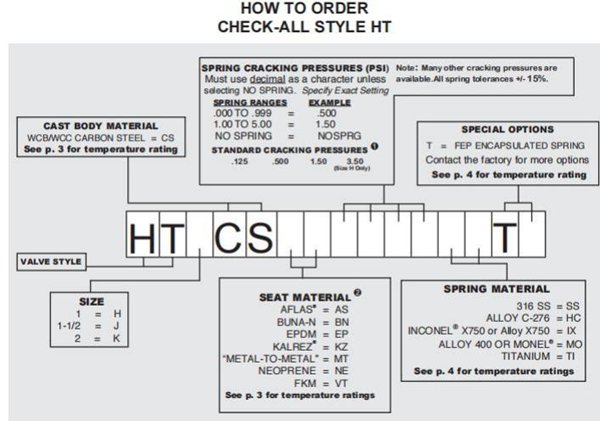

上面列出的是最常见的材料选择。请与工厂联系其它材料选择。
➊.500 PSI是除不锈钢以外弹簧材料的唯一标准开启压力 。0.125 PSI 不建议安装垂直向下流动的弹簧。 Θ 对于聚四氟乙烯阀门，不提供“TF”型o形环密封阀座，“MT” 密封阀座表示塑料对塑料 。(没有o形环)
